SunGuard® eXtraSelective

SNX 51/23

Add to Compare

Descargar folleto Calcular rendimiento Generate BIM Files Generate specification Encuentra un proveedor

Descargar folleto Generate BIM Files Generate specification Encuentra un proveedor

La superestrella de los SuperNeutrals

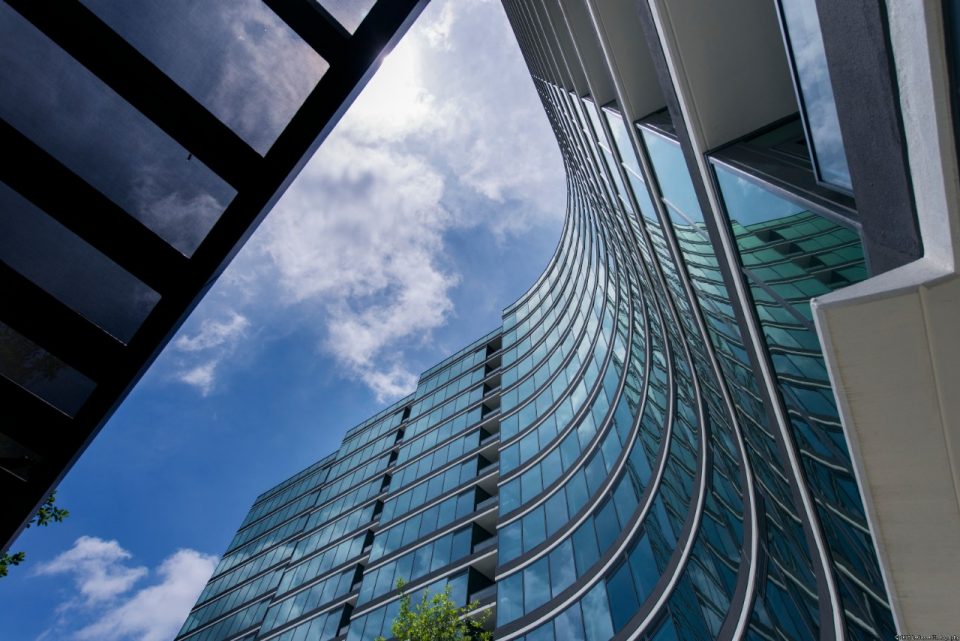

Al combinar el color azul neutro con la tecnología de triple plata, SunGuard® SNX 51/23 es una opción fiable para algunos de los proyectos de construcción contemporáneos más destacados. Su alta transmisión luminosa lo convierte en una excelente solución para la iluminación natural, ya que el extraordinario control de la temperatura solar del vidrio reduce las necesidades de aire acondicionado. El potente rendimiento del SNX 51/23 lo convierte en una parte clave de su estrategia de certificación LEED® y le ayuda a cumplir con los códigos energéticos más estrictos. Elija lo mejor que Guardian ofrece en vidrio de alto rendimiento.

Información del producto

Sustratos

Gray 4-12 mm
CrystalClear 6-10mm
Guardian UltraClear 4-12 mm
Guardian CrystalGray 6mm
Green 4-12 mm
Clear Float 4-12 mm

Aplicaciones

ventanas
Claraboyas
fachadas
Ventanas de techo
Muros cortina
puertas

Opciones de fabricación

Reforzado con calor
TPF (Película protectora temporal)
Recocido
Producto doble (versiones recocida y termotratada)
Debe someterse a tratamiento térmico
Laminada
Doblado

Posiciones de capa recomendadas

Tamaño máximo

<3300x6000mm

Eliminación de bordes

Tipos de vidrio

Baja E

Funciones del vidrio

Control solar
Aislamiento térmico

Opciones de fabricación

Debe utilizarse en una unidad de vidrio aislante

Aspecto

Neutro

Apariencia visual

Use el Visualizador de vidrio para obtener una introducción sobre cómo se verá el vidrio en uso. Use las herramientas de Análisis de vidrio para explorar aún más opciones de color y rendimiento.

You need more information and additional mockups? Consult our Glass Visualizer Tool:

Iniciar análisis de vidrio

Calcular valores de rendimiento y generar archivos BIM

Genere datos de rendimiento del producto para maquillajes de vidrio personalizados y cree archivos de objetos BIM detallados para su proyecto

calcular

Datos de rendimiento

Las sugerencias de composición del acristalamiento que se presentan a continuación están predefinidas para proporcionar ejemplos de combinaciones de productos comúnmente usadas. Hay muchas otras combinaciones de vidrio disponibles en Glass Analytics.

Datos de rendimiento predeterminados
Cálculos de rendimiento

Doble acristalamiento

Doble acristalamiento

HOJA: Guardian Clear Glass (North America) Vidrio base, 1/4" = 6 mm (2-SunGuard® SNX 51/23 (North America))

CAVIDAD: 100% Airee 12.7mm

HOJA: Guardian ExtraClear™ (Mexico) Vidrio base, 1/4" = 6 mm

Los valores calculados se ajustan a NFRC2010

Valores de rendimiento For more details on the performance values displayed and Embodied CO2 please pulse aquí

Luz visible

Transmisión (τv)

51 %

Reflectancia exterior (ρv)

14 %

Reflectancia interior (ρv)

13 %

Índice general de variación de color (CRI)

92.4

Luz ultravioleta

Transmisión de rayos UV (τuv)

11 %

Energía solar

Transmisión solar (τe)

19 %

Reflectancia exterior (ρe)

34 %

Reflectancia interior (ρe)

49 %

Absorbancia solar (αe)

46 %

Coeficiente de ganancia de calor solar

0.23

Coeficiente de sombra (SC)

0.27

Propiedades térmicas

Valor U en una noche de invierno

1.624 W/m²·K

Valor U en un día de verano

1.510 W/m²·K

Índice de selectividad

Índice de selectividad (IS)

2.19

Embodied Co<sub>2</sub>

[eq. kg/m²] A1-A3

34.82

Cálculos de rendimiento

SunGuard® eXtraSelective

SNX 51/23

Monolítico No laminado Laminado monolítico Doble acristalamiento No laminado Panel exterior doble laminado Panel interior doble laminado Panel doble interior y exterior laminados Triple acristalamiento No laminado Panel exterior triple laminado Panel interior triple laminado Panel triple interior y exterior laminado

Con Performance Calculator puede calcular rápidamente los datos de rendimiento que coinciden con su propia composición de acristalamiento.

1 Panel
2 formato de cálculo
3 Resultados

1 Cristal exterior
2 Cristal interior
3 cavidad
4 formato de cálculo
5 Resultados

1 Cristal exterior
2 Panel medio
3 Cristal interior
4 cavidad
5 formato de cálculo
6 Resultados

Elija un acristalamiento

Monolítico

No disponible para este producto
Doble

No disponible para este producto
Triple

No disponible para este producto

Monolítico

Laminado monolítico

Doble acristalamiento

Panel exterior doble laminado

Panel interior doble laminado

Panel doble interior y exterior laminados

Triple acristalamiento

Panel exterior triple laminado

Panel interior triple laminado

Panel triple interior y exterior laminado

Cristal exterior

Vidrio base *

Solo hay un sustrato disponible para este producto.

Espesor de la entrecapa de PVB *

There is only one Interlayer available for this product.

Backing glass *

Solo hay un sustrato disponible para este producto.

Espesor de la base del vidrio *

Solo hay un grosor disponible, para calcular otro grosor, vaya a los análisis de vidrio

El grosor del vidrio es simétrico y representa el vidrio que se va a laminar

Capa en superficie 1 *

Solo hay una capa disponible

Capa en superficie 2 *

Solo hay una capa disponible

Capa en superficie 3 *

Solo hay una capa disponible

Capa en superficie 4 *

Solo hay una capa disponible

Panel medio

Vidrio base *

Solo hay un sustrato disponible para este producto.

Espesor de la base del vidrio *

Solo hay un grosor disponible, para calcular otro grosor, vaya a los análisis de vidrio

Capa en superficie 3 * Capa en superficie 5 *

Solo hay una capa disponible

Capa en superficie 4 * Capa en superficie 6 *

Solo hay una capa disponible

Cristal interior

Vidrio base *

Solo hay un sustrato disponible para este producto.

Espesor de la entrecapa de PVB *

There is only one Interlayer available for this product.

Backing glass *

Solo hay un sustrato disponible para este producto.

Espesor de la base del vidrio *

Solo hay un grosor disponible, para calcular otro grosor, vaya a los análisis de vidrio

El grosor del vidrio es simétrico y representa el vidrio que se va a laminar

Capa en superficie 5 * Capa en superficie 3 * Capa en superficie 7 *

Solo hay una capa disponible

Capa en superficie 6 * Capa en superficie 4 * Capa en superficie 8 *

Solo hay una capa disponible

Capa en superficie 7 * Capa en superficie 5 * Capa en superficie 9 *

Solo hay una capa disponible

Capa en superficie 8 * Capa en superficie 6 * Capa en superficie 10 *

Solo hay una capa disponible

Elija su formato de cálculo

Estandarización *

Solo hay un estándar de cálculo disponible

Pantalla de unidad *

Solo hay una unidad disponible para este estándar de cálculo

Resultados

Los valores calculados se ajustan a

Valores de rendimiento For more details on the performance values displayed and Embodied CO2 please pulse aquí

Generar especificaciones

Generar Objetos BIM

Lanzar otra simulación

¿Necesita más asistencia técnica? Entre contacto

Hay algún problema con su selección

Los datos de rendimiento no están disponibles actualmente para esta composición de vidrio, lance una nueva simulación o vaya a Análisis de vidrio para configurar los datos de rendimiento para la composición del vidrio que necesite.

Lanzar otra simulación

El envío falló debido a un error, inténtelo de nuevo

This tool is unavailable on this device

Acceda a nuestro sitio web en un dispositivo más grande para poder utilizar nuestra herramienta de comparación.

SNX 51/23

Doble acristalamiento

HOJA: Guardian Clear Glass (North America) Vidrio base, 1/4" = 6 mm (2-SunGuard® SNX 51/23 (North America))

CAVIDAD: 100% Airee 12.7mm

HOJA: Guardian ExtraClear™ (Mexico) Vidrio base, 1/4" = 6 mm

Los valores calculados se ajustan a NFRC2010

Valores de rendimiento For more details on the performance values displayed and Embodied CO2 please pulse aquí

Luz visible

Transmisión (τv)

51 %

Reflectancia exterior (ρv)

14 %

Reflectancia interior (ρv)

13 %

Índice general de variación de color (CRI)

92.4

Luz ultravioleta

Transmisión de rayos UV (τuv)

11 %

Energía solar

Transmisión solar (τe)

19 %

Reflectancia exterior (ρe)

34 %

Reflectancia interior (ρe)

49 %

Absorbancia solar (αe)

46 %

Coeficiente de ganancia de calor solar

0.23

Coeficiente de sombra (SC)

0.27

Propiedades térmicas

Valor U en una noche de invierno

1.624 W/m²·K

Valor U en un día de verano

1.510 W/m²·K

Índice de selectividad

Índice de selectividad (IS)

2.19

Embodied Co<sub>2</sub>

[eq. kg/m²] A1-A3

34.82

¿No encuentra la composición de acristalamiento que busca? Vaya a análisis de vidrio para obtener configuraciones más detalladas:

Iniciar análisis de vidrio
