Discontinued Product Alert AG 50 is a discontinued product and has been superseded by SNR 50, which has similar aesthetic and performance qualities.

SunGuard® High Performance

AG 50

Add to Compare

Descargar folleto Calcular rendimiento Generate BIM Files Generate specification Encuentra un proveedor

Descargar folleto Generate BIM Files Generate specification Encuentra un proveedor

Poco reflejo y mucho estilo

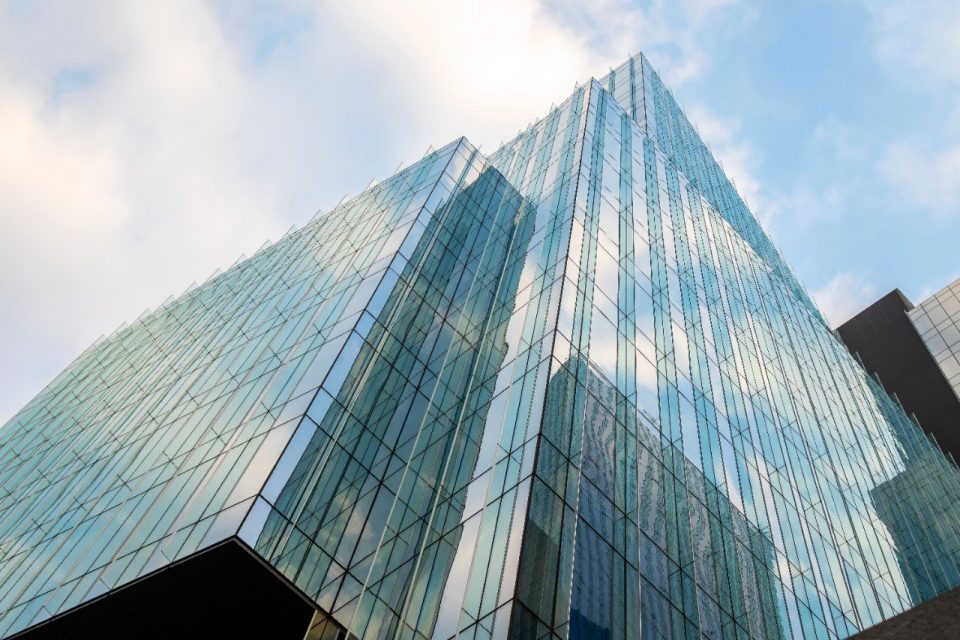

SunGuard® HP AG 50 ofrece una reflectividad de baja a media y se presenta en aspectos exteriores plateado claro, gris plateado o verde. Transmite hasta un 52 % de luz visible y se presenta en proyectos destacados, como el Centro Singh de nanotecnología en Filadelfia y la EY Tower en Toronto, Ontario.

Project(s) Using AG 50

Información del producto

Sustratos

Gray 4-12 mm
Guardian UltraClear 4-12 mm
Guardian CrystalGray 4-12 mm
Guardian CrystalBlue 4-12 มม.
Green 4-12 mm
Clear Float 4-12 mm

Aplicaciones

ventanas
Claraboyas
fachadas
Ventanas de techo
Muros cortina
puertas

Opciones de fabricación

Reforzado con calor
Recocido al calor
Recocido
Templado

Posiciones de capa recomendadas

Tamaño máximo

<2600x3600mm

Eliminación de bordes

Tipos de vidrio

Baja E

Funciones del vidrio

Control solar
Aislamiento térmico

Opciones de fabricación

Debe utilizarse en una unidad de vidrio aislante

Aspecto

Apariencia visual

Use el Visualizador de vidrio para obtener una introducción sobre cómo se verá el vidrio en uso. Use las herramientas de Análisis de vidrio para explorar aún más opciones de color y rendimiento.

You need more information and additional mockups? Consult our Glass Visualizer Tool:

Iniciar análisis de vidrio

Calcular valores de rendimiento y generar archivos BIM

Genere datos de rendimiento del producto para maquillajes de vidrio personalizados y cree archivos de objetos BIM detallados para su proyecto

calcular

Datos de rendimiento

Las sugerencias de composición del acristalamiento que se presentan a continuación están predefinidas para proporcionar ejemplos de combinaciones de productos comúnmente usadas. Hay muchas otras combinaciones de vidrio disponibles en Glass Analytics.

Datos de rendimiento predeterminados
Cálculos de rendimiento

Doble acristalamiento

Doble acristalamiento

HOJA: Guardian Clear Glass (North America) Vidrio base, 1/4" = 6 mm (2-SunGuard® AG 50 (North America -discontinued))

CAVIDAD: 100% Airee 12.7mm

HOJA: Guardian ExtraClear™ (Mexico) Vidrio base, 1/4" = 6 mm

Los valores calculados se ajustan a NFRC2010

Valores de rendimiento For more details on the performance values displayed and Embodied CO2 please pulse aquí

Luz visible

Transmisión (τv)

51 %

Reflectancia exterior (ρv)

27 %

Reflectancia interior (ρv)

19 %

Índice general de variación de color (CRI)

93.4

Luz ultravioleta

Transmisión de rayos UV (τuv)

32 %

Energía solar

Transmisión solar (τe)

30 %

Reflectancia exterior (ρe)

34 %

Reflectancia interior (ρe)

35 %

Absorbancia solar (αe)

37 %

Coeficiente de ganancia de calor solar

0.34

Coeficiente de sombra (SC)

0.39

Propiedades térmicas

Valor U en una noche de invierno

1.701 W/m²·K

Valor U en un día de verano

1.619 W/m²·K

Índice de selectividad

Índice de selectividad (IS)

1.48

Embodied Co<sub>2</sub>

[eq. kg/m²] A1-A3

N/A*
