Reducción de la contaminación acústica
El ruido es una molestia común que puede invadir fácilmente nuestros entornos, desde el ruido ocasional de una sirena de emergencia que interrumpe el sueño hasta el ruido constante del tráfico mientras trabaja. Las investigaciones han demostrado que el ruido puede afectar negativamente a su salud y a su calidad de vida en general. Al mejorar el aislamiento acústico, el vidrio puede ayudar a reducir los sonidos no deseados, transformando sus edificios en espacios silenciosos y tranquilos.
- ¿Qué es el vidrio acústico?
- ¿Cómo se fabrica el vidrio acústico y cómo funciona?
- ¿Cuáles son las ventajas del vidrio acústico laminado?
- ¿Cómo se mide el rendimiento acústico?
- Herramienta de estimación acústica
- ¿Qué otros elementos pueden mejorar el rendimiento acústico de una Unidad de Vidrio Aislante (IGU)?
¿Qué es el vidrio acústico?
Por lo general, cuanto más grueso o pesado sea el vidrio, mayor será la reducción del ruido. Por lo tanto, la eficacia de la reducción acústica aumenta a medida que aumenta el grosor del vidrio. Sin embargo, el uso de vidrio laminado proporciona más ventajas de aislamiento acústico. Al sustituir un vidrio simple por un vidrio laminado, con el mismo grosor total, el aislamiento acústico mejora considerablemente.
¿Cómo se fabrica el vidrio acústico y cómo funciona?
El vidrio laminado está formado por dos o más capas de vidrio unidas permanentemente con una o más capas intermedias de polímero mediante calor y presión. El vidrio laminado aumenta el aislamiento acústico al desacoplar los vidrios y amortiguar las vibraciones generadas por las ondas sonoras.
Vea en este vídeo cómo se fabrica el vidrio laminado:
Logiform

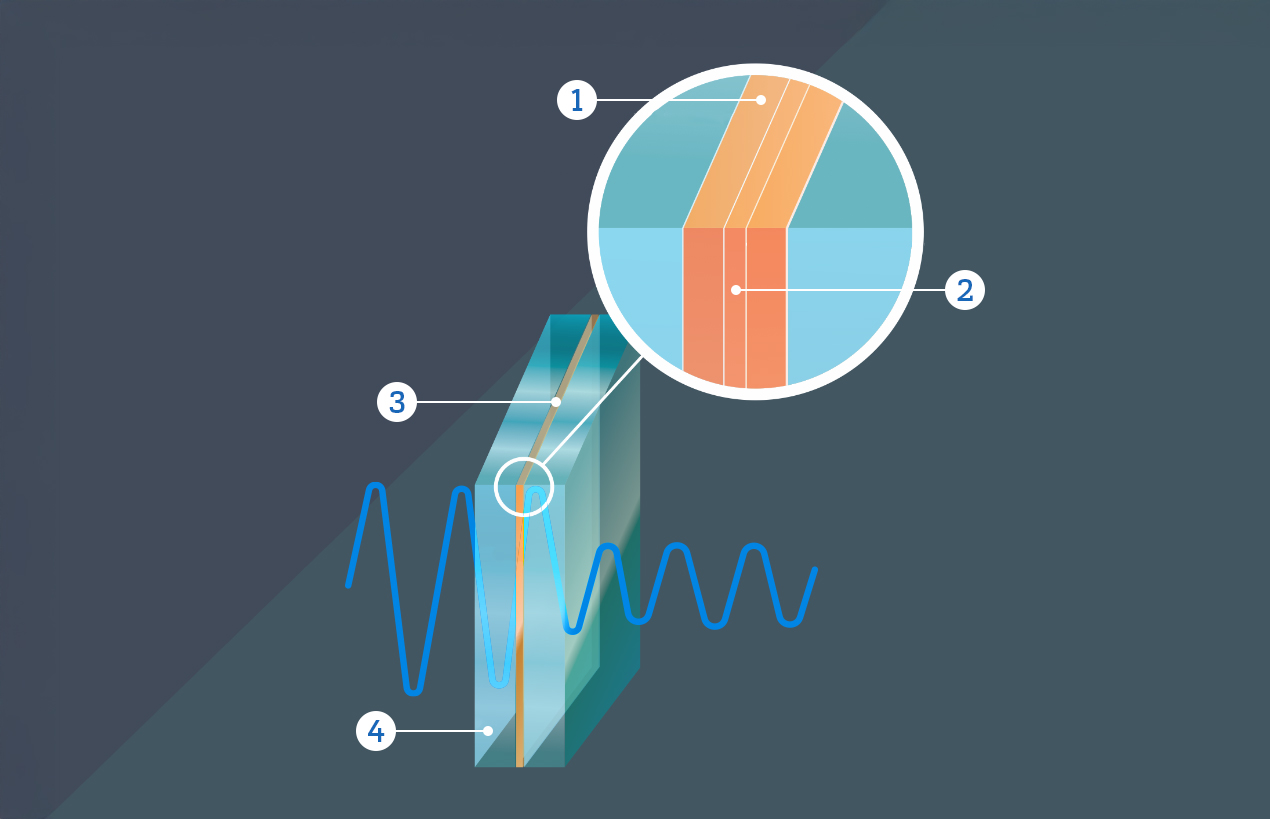

También hay disponibles intercalarios acústicos especiales de PVB para mejorar aún más las prestaciones de control acústico del vidrio. Estos productos están formados por una estructura multicapa que utiliza PVB estándar con un núcleo acústico suave especial:
- Material PVB estándar
- Núcleo acústico suave
- Intercalario acústico de PVB
- Vidrio
¿Cuáles son las ventajas del vidrio acústico laminado?
Reducción del ruido
La mayor ventaja del vidrio acústico es su eficacia para reducir la transmisión del sonido. Ayuda a reducir ruidos externos como los que provocan el tráfico, las obras y el ruido de la calle, a la vez que minimiza el ruido interno de un edificio. El resultado es un ambiente interior tranquilo y sereno, que puede mejorar el confort, la productividad y la concentración.
Seguridad y protección
En caso de recibir un impacto lo suficientemente fuerte, el vidrio laminado se puede romper. No obstante, los fragmentos de vidrio tienden a adherirse a la capa de film intermedia, lo que contribuye a reducir el riesgo de lesiones provocadas por fragmentos de vidrio roto. Se pueden utilizar composiciones específicas de vidrio laminado para aplicaciones que requieran seguridad antintrusión o contra entradas forzadas, así como para la atenuación de impactos balísticos y explosivos, o la resistencia a huracanes.
Protección UV
El vidrio laminado puede absorber hasta el 99 % de los dañinos rayos UV, responsables de hasta el 50 % de la decoloración de las superficies interiores. Esta protección ayuda a que las superficies interiores y los muebles se conserven como nuevos durante más tiempo.
Eficiencia energética
En combinación con los revestimientos de alto rendimiento o de baja emisividad, el vidrio laminado puede contribuir a mejorar la eficiencia energética de los edificios aportando propiedades de aislamiento térmico o de control solar.
¿Cómo se mide el rendimiento acústico?

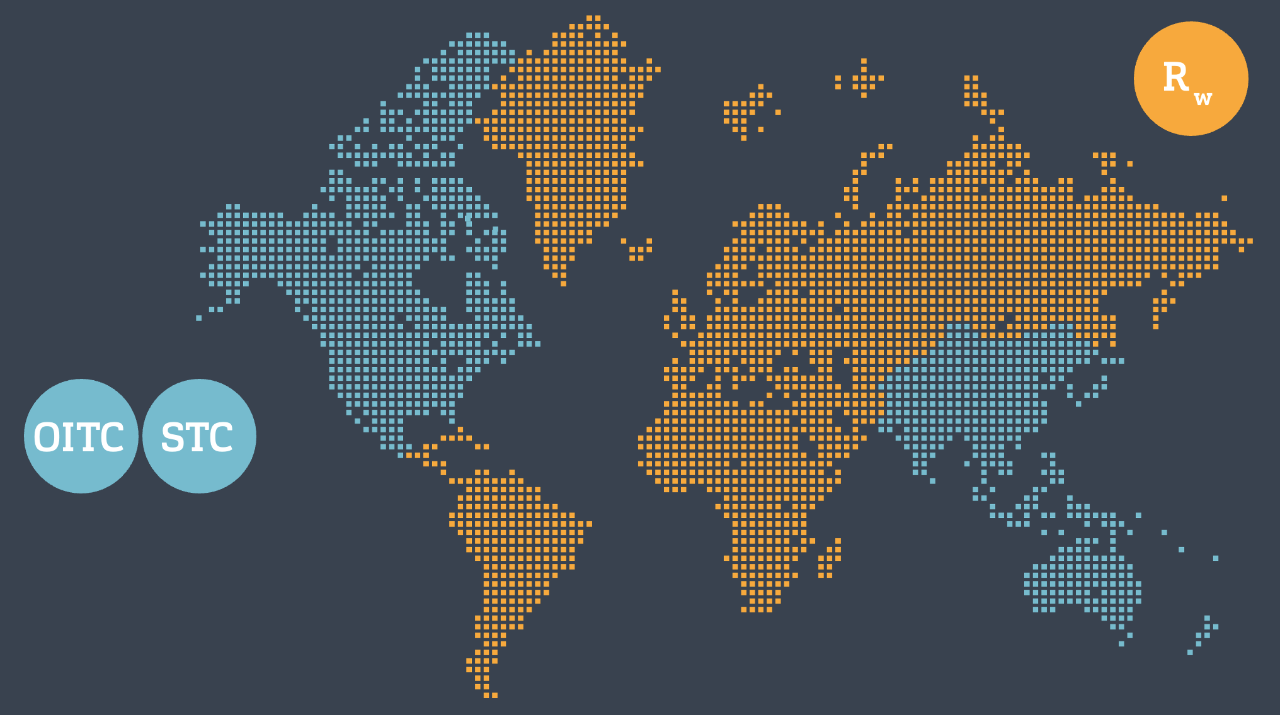

La clasificación acústica sirve para medir el aislamiento acústico de los elementos de construcción y varía según la región del mundo. Por ejemplo, en Europa se utiliza Rw, mientras que en Norteamérica se emplean las clasificaciones OITC y STC. Otras regiones pueden utilizar indistintamente una opción u otra.

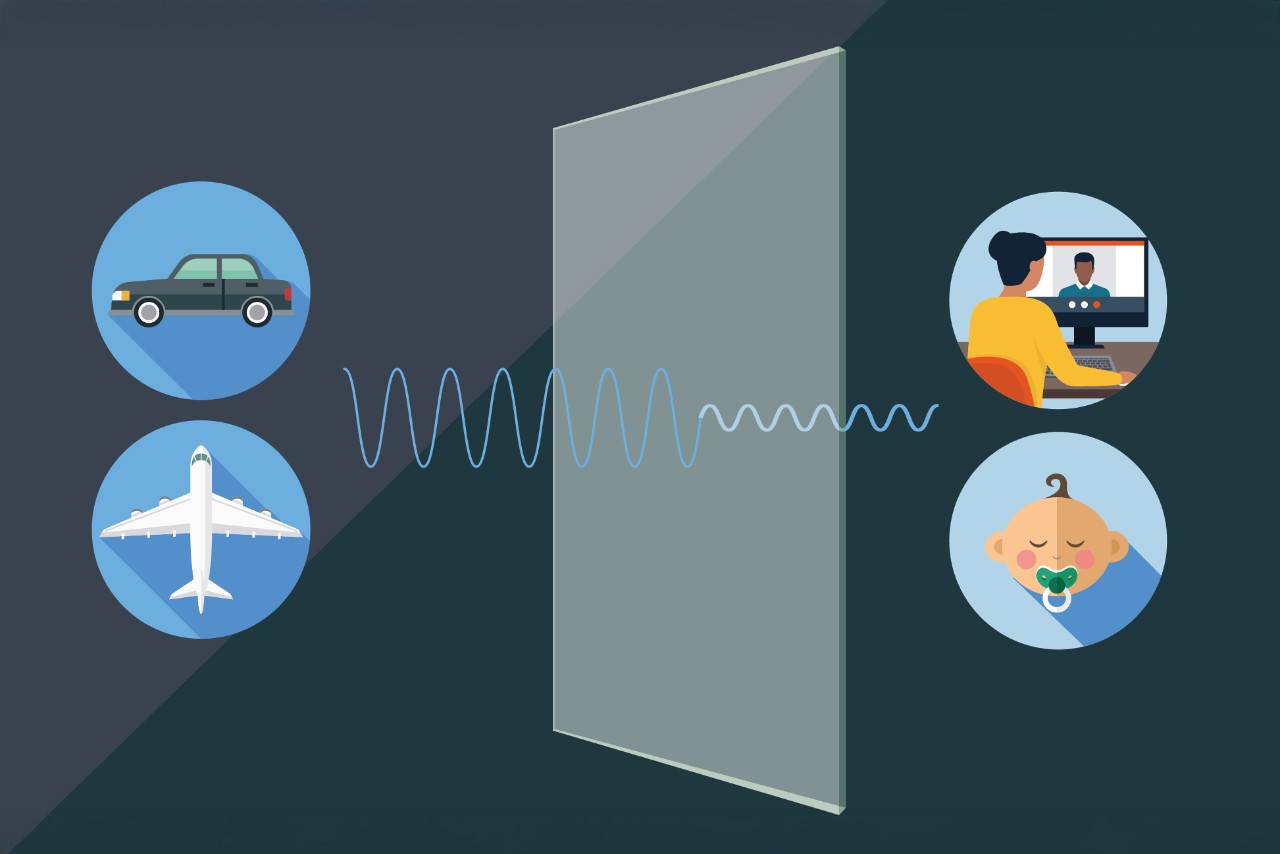

Clasificación de Outdoor-Indoor Transmission Class (OITC, Clase de transmisión exterior-interior)
La clasificación OITC es una clasificación de una sola cifra que se calcula a partir de los valores de pérdida de transmisión acústica medidos en un ensayo acústico. Se calcula en base a la norma ASTM E 1332 utilizando datos de pérdida de transmisión acústica medidos entre 80 y 5000 Hz. El nivel de baja frecuencia representa las ondas sonoras procedentes del exterior de un edificio, como las del tráfico rodado y ferroviario, y las de los despegues de aviones cercanos. Para el acristalamiento exterior se recomienda la clasificación OITC.

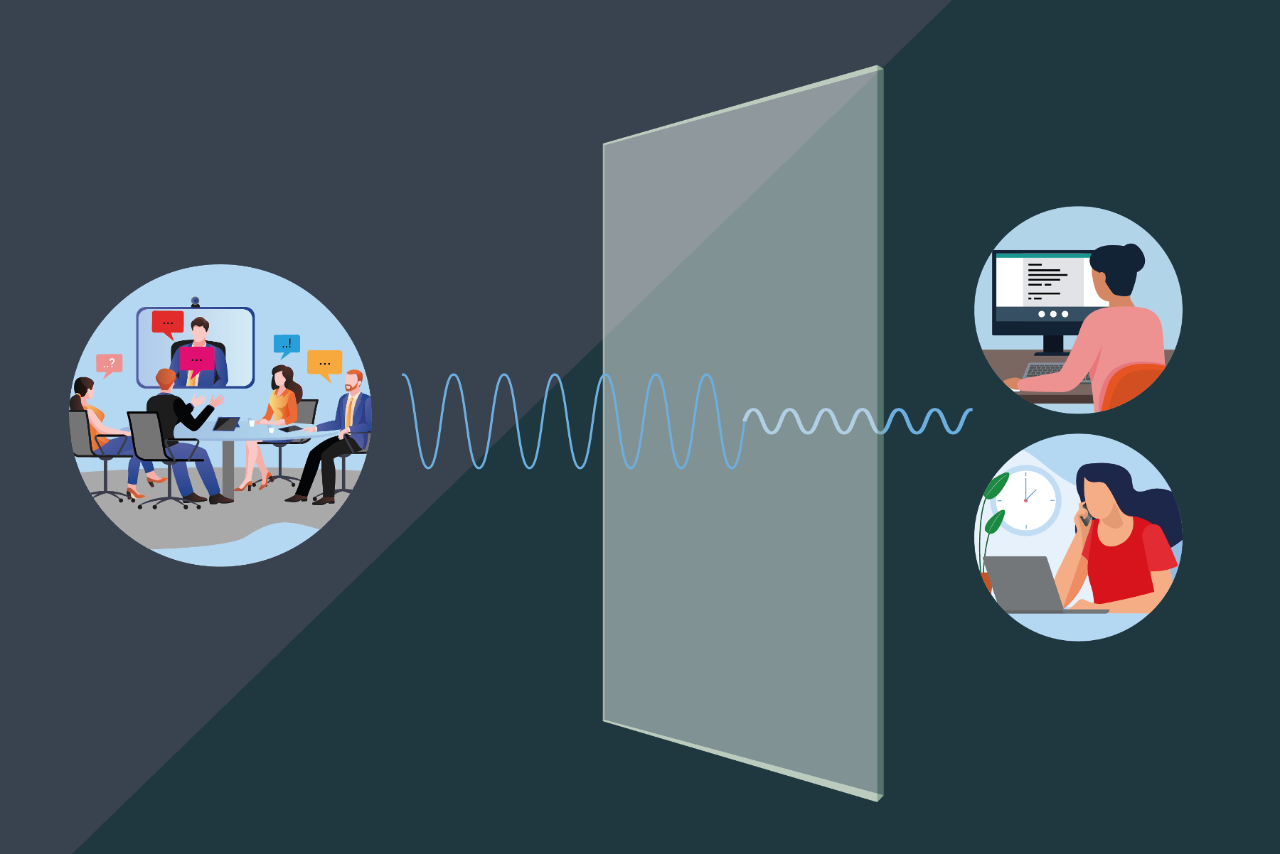

Clasificiación de Sound Transmission Class (STC, Clase de transmisión de sonido)
La STC también es una clasificación numérica única que se calcula a partir de los valores de pérdida de transmisión acústica medidos en un ensayo acústico. Se determina siguiendo la norma ASTM E413 a partir de datos de pérdida de transmisión acústica medidos entre 100 y 5000 Hz. La clasificación incluye las fuentes sonoras generadas en el interior de los edificios, como el habla humana, la radio y la televisión. Para el acristalamiento interior se recomienda la clasificación STC.
Índice de reducción sonora ponderada (Rw)
La medida que más se utiliza en Europa es el factor medio de reducción del ruido, también conocido como Rw. Aplicamos factores de corrección adicionales al Rw que representan las desviaciones del aislamiento acústico en función de la fuente sonora.
El Rw representa el índice global (dB), el C representa el factor de corrección para las frecuencias más altas y el Ctr representa el factor de corrección para las frecuencias más bajas (ruido típico del tráfico).
Dependiendo de la fuente del ruido, se debe seleccionar el acristalamiento adecuado teniendo en cuenta si está expuesto a bajas frecuencias o a altas frecuencias.
En este ejemplo, el factor de reducción es -1 dB, lo que da un valor acústico total de 41 dB, y el factor de reducción Ctr es -5 dB, lo que da un valor acústico total de 37 dB.
| Rw = 42 (-1; -5) | |
| Rw | = 42 dB |
| Rw +C = 42 - 1 | = 41 dB |
| Rw +Ctr = 42 - 5 | = 37 dB |
Herramienta de estimación acústica
Las propiedades de control acústico de los acristalamientos se pueden estimar mediante modelos informáticos. Existen diferentes programas informáticos para estimar el rendimiento acústico de los distintos tipos de acristalamiento.
Con el Asistente acústico de Guardian Glass, los usuarios pueden estimar el rendimiento acústico del acristalamiento, encontrar soluciones de acristalamiento que cumplan un rendimiento acústico o consultar directamente la lista de rendimiento acústico relacionado con varios tipos de acristalamiento.
La estimación del rendimiento acústico se basa en hipótesis de similitud de componentes que se derivan de los datos medidos y de la interpolación. De este modo, fue posible ampliar la base de datos de valores de los certificados de ensayo. Es importante recordar que actualmente no existen normas que describan cómo estimar las calificaciones acústicas de los acristalamientos.
¿Necesita estimar el rendimiento acústico de un acristalamiento?
Guardian Glass le ofrece una amplia variedad de notas técnicas, herramientas, incluido el Asistente acústico, y aprendizaje en línea para que pueda mejorar sus conocimientos sobre vidrio y ayudarle a determinar el tipo más adecuado para su proyecto. Visite nuestro Centro de recursos para obtener más información.
¿Qué otros elementos pueden mejorar el rendimiento acústico de una Unidad de Vidrio Aislante (IGU)?
Son muchos los parámetros que influyen en el rendimiento acústico global de la envolvente de un edificio, como el sistema de enmarcado, el sellado, la instalación del acristalamiento y otros. En cuanto al acristalamiento, además del grosor del vidrio y el uso de vidrio laminado, lo más importante que hay que tener en cuenta son los siguientes aspectos:
La simetría de la composición del acristalamiento
Una opción para optimizar el rendimiento acústico de un acristalamiento es utilizar diferentes grosores de vidrio en una composición de acristalamiento. Los diferentes grosores de cada hoja de vidrio de un triple acristalamiento minimizan los efectos de resonancia debidos a las diferencias de grosor de los componentes del vidrio.
La cámara de aire de la unidad de vidrio aislante
El espacio intermedio de las unidades de vidrio aislante amortigua las vibraciones del vidrio exterior antes de que lleguen al segundo vidrio interior. Por lo tanto, cuanto mayor sea el espacio intermedio, mejor será la reducción del ruido. Tenga en cuenta que una cámara de aire más grande aumenta el grosor total del acristalamiento y afecta al rendimiento del aislamiento térmico.
Es importante señalar que el tratamiento térmico, los revestimientos y la frita cerámica NO influyen en la estimación acústica final.
👉 Qué dicen los expertos
“Cuando se pretende reducir los niveles de ruido en un edificio, es crucial seleccionar el tipo adecuado de acristalamiento. Sin embargo, también es importante tener en cuenta otros elementos de la fachada del edificio que pueden influir en el rendimiento acústico global. Factores como los materiales utilizados y el diseño de la fachada juegan un papel importante a la hora de conseguir un aislamiento acústico óptimo. Si adopta un enfoque integral y aborda todos estos aspectos, podrá reducir eficazmente el ruido no deseado y crear un ambiente interior silencioso y confortable”.
-
