Vidro acústico
Para ajudar na redução da poluição sonora
O ruído é um incómodo comum que pode facilmente penetrar os nossos ambientes, desde a sirene de emergência ocasional que perturba o seu descanso até ao ruído constante do trânsito enquanto trabalha. De acordo com os estudos realizados, o ruído pode ter um impacto negativo na sua saúde e qualidade de vida geral. Ao melhorar o isolamento sonoro, o vidro pode ajudar a reduzir sons indesejados, tornando os seus edifícios em espaços calmos e serenos.
- O que é o vidro acústico?
- De que forma é feito o vidro acústico e como funciona?
- Quais são as vantagens do vidro acústico laminado?
- De que forma é medido o desempenho acústico?
- Ferramenta de estimativa acústica
- Que outros elementos podem melhorar o desempenho acústico de uma unidade de vidro duplo (IGU)?
O que é o vidro acústico?
Por norma, quanto mais espesso ou pesado for o vidro, maior será a redução de ruído. Por conseguinte, a eficiência da redução sonora aumenta em função do aumento da espessura do vidro. No entanto, a utilização de vidro laminado proporciona mais benefícios de isolamento acústico. Ao substituir um único painel de vidro por um painel laminado, com a mesma espessura total, o isolamento sonoro melhora significativamente.
De que forma é feito o vidro acústico e como funciona?
O vidro laminado consiste em duas ou mais camadas de vidro que são permanentemente unidas com uma ou mais camadas intercalares de polímero utilizando calor e pressão. O vidro laminado aumenta o isolamento sonoro ao separar os painéis de vidro e amortecer as vibrações geradas pelas ondas sonoras.
Veja neste vídeo como é feito o vidro laminado:
Logiform

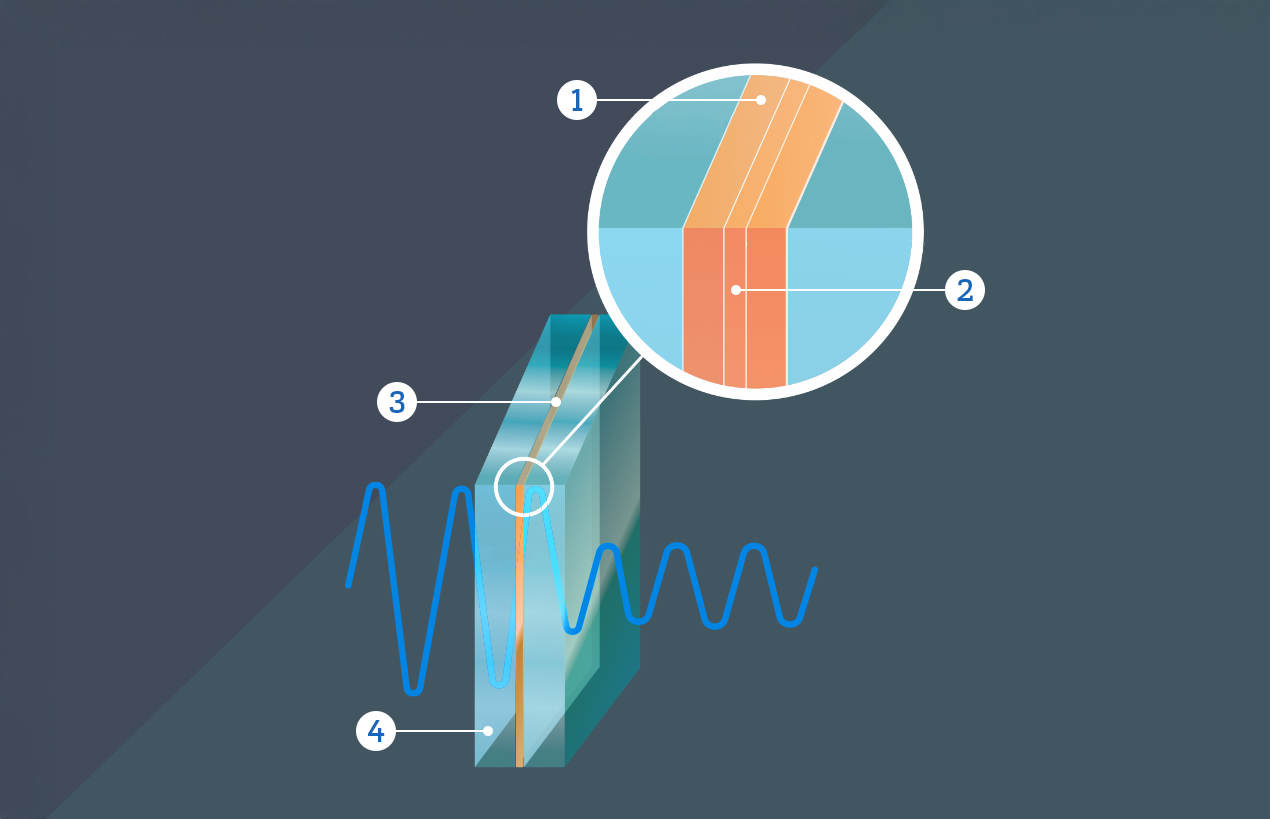

Estão também disponíveis camadas intercalares especiais de PVB acústico para melhorar ainda mais o desempenho do controlo sonoro do vidro. Estes produtos consistem numa construção de várias camadas que utiliza PVB padrão com um núcleo acústico suave especial:
- Material PVB padrão
- Núcleo acústico suave
- Camada intercalar de PVB acústico
- Vidro
Quais são as vantagens do vidro acústico laminado?
Redução de ruído
O principal benefício do vidro acústico é a sua eficácia na redução da transmissão de som. Ajuda a reduzir os ruídos externos, como o trânsito, construções e sons da rua, minimizando ao mesmo tempo o ruído interno dentro de um edifício. Isto resulta num ambiente interior calmo e sereno, capaz de melhorar o conforto, produtividade e concentração.
Proteção e segurança
Se for sujeito a um certo nível de força de impacto, o vidro laminado poderá partir-se. No entanto, os fragmentos de vidro têm tendência a aderir à camada intercalar de plástico, ajudando a reduzir o risco de lesões face aos fragmentos de vidro partido. As composições de vidro laminado específicas podem ser utilizadas para instalações onde a segurança anti-intrusão ou de proteção balística são necessárias, bem como a segurança de mitigação balística e explosiva ou resistência a furacões.
Proteção UV
O vidro laminado pode absorver até 99% dos raios UV prejudiciais, responsáveis por até 50% de descoloração nas superfícies interiores. Esta proteção ajuda a conservar o bom estado das superfícies interiores e móveis durante mais tempo.
Eficiência energética
Quando combinado com revestimentos de elevado desempenho ou baixa emissividade, o vidro laminado pode ajudar a melhorar a eficiência energética dos edifícios, fornecendo isolamento térmico e/ou propriedades de climatização solar.
De que forma é medido o desempenho acústico?

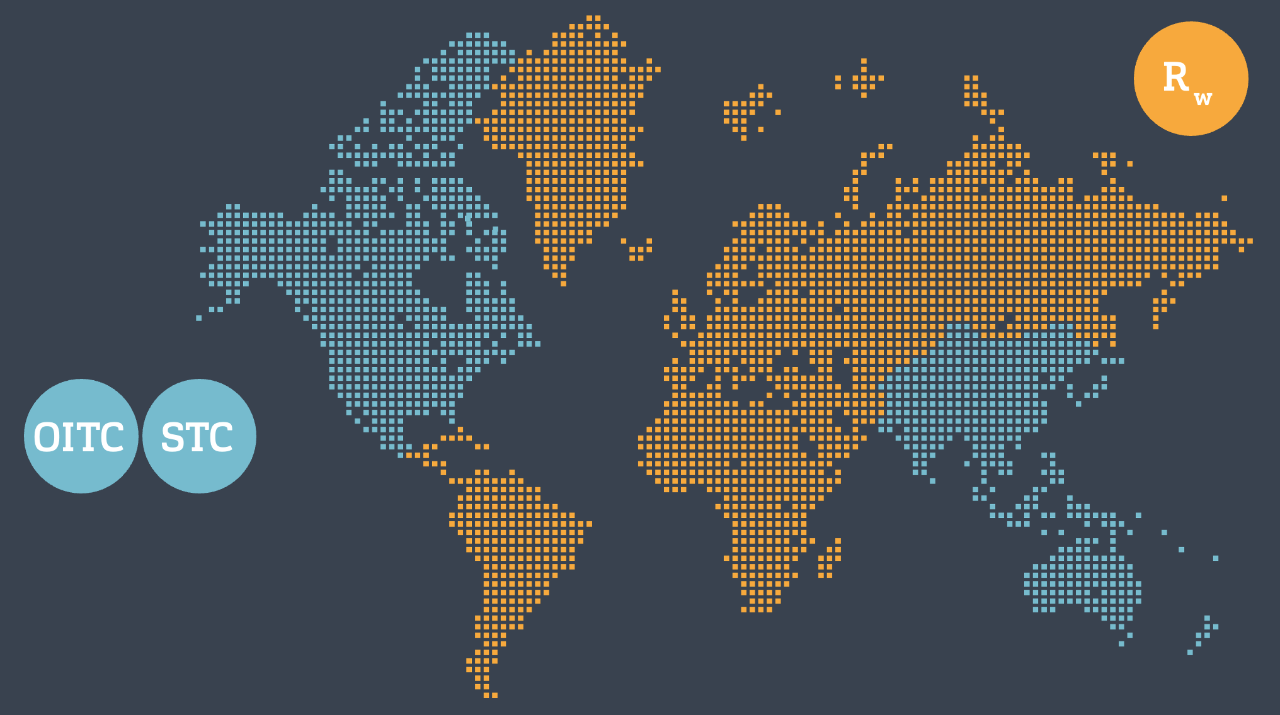

A classificação acústica pode ser utilizada para medir o isolamento sonoro dos elementos do edifício e varia consoante a região do mundo. Por exemplo, Rw é usado na Europa enquanto que as classificações OITC e STC são aplicadas na América do Norte. Outras regiões podem recorrer a uma das opções.

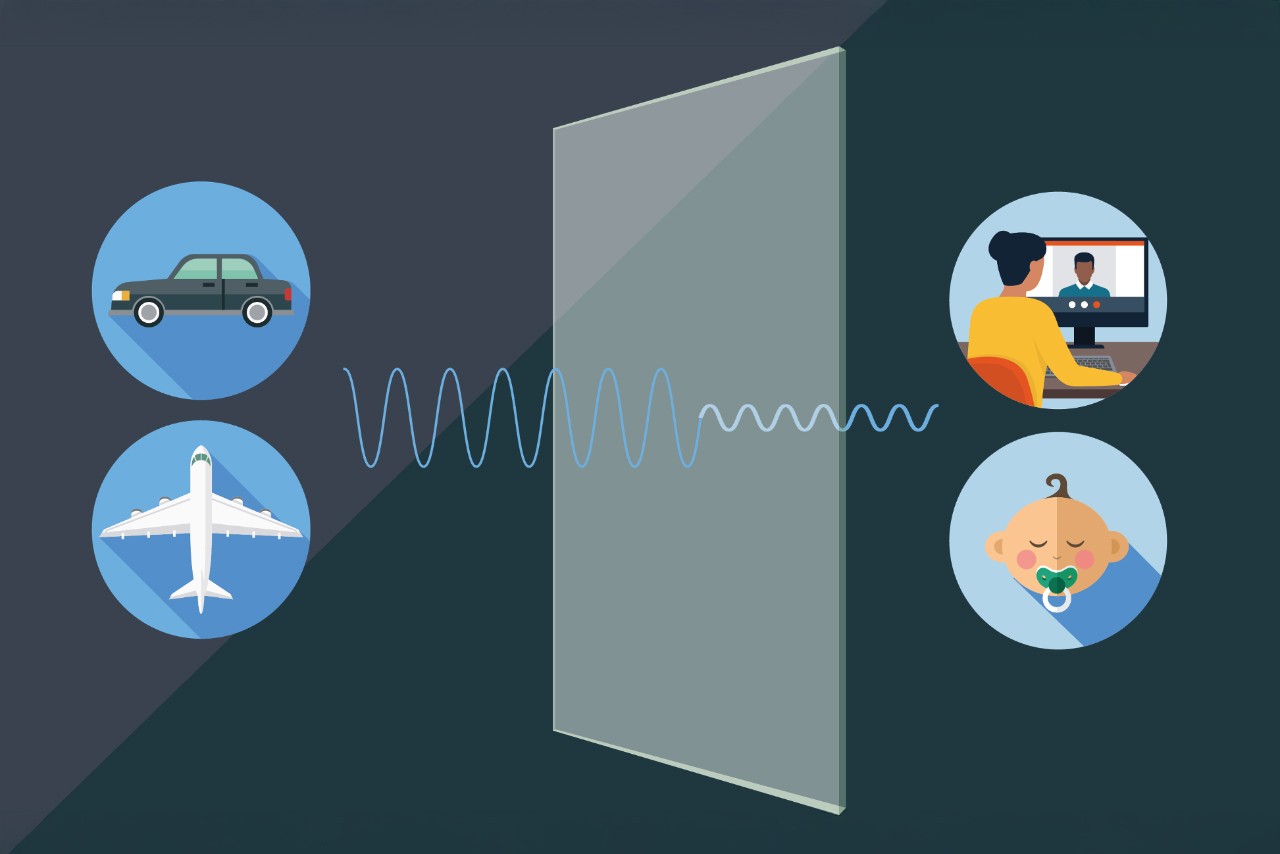

Classificação da classe de transmissão exterior-interior (OITC)
classificação OITC é uma classificação de número único calculada com base nos valores da perda de transmissão sonora e medidos a partir de um teste acústico. É calculada com base na norma ASTM E 1332, utilizando os dados da perda de transmissão sonora medidos entre 80 e 5000 Hz. O nível de baixa frequência representa as ondas sonoras provenientes do exterior de um edifício, como as do tráfego rodoviário, ferroviário e descolagens de aeronaves próximas. A classificação OITC é recomendada para envidraçamento exterior.

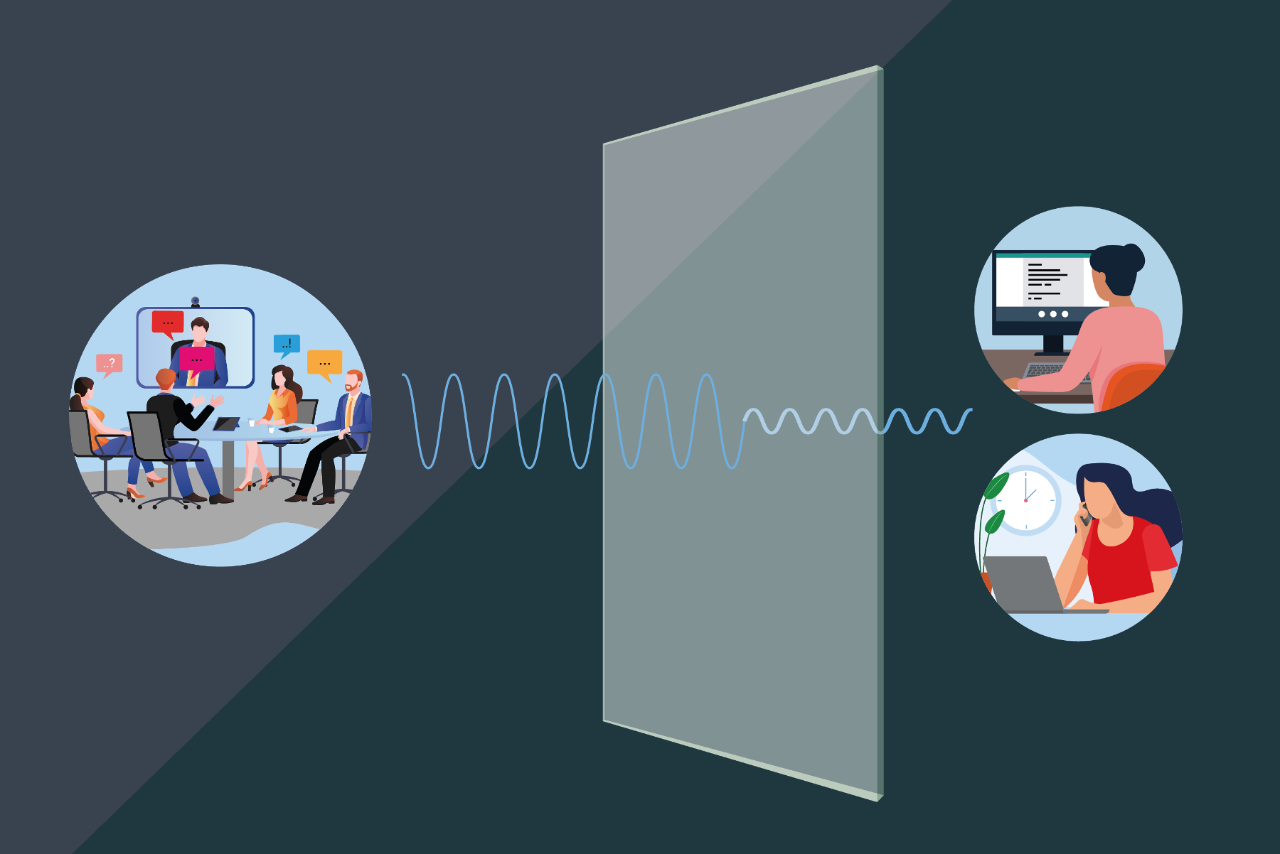

Classificação da classe de transmissão sonora (STC)
O STC é também uma classificação de número único calculada com base nos valores da perda de transmissão sonora e medidos a partir de um teste acústico. É determinado de acordo com a norma ASTM E413, utilizando dados da perda de transmissão sonora medidos entre 100 e 5000 Hz. A classificação abrange fontes de som geradas no interior dos edifícios, como o discurso entre pessoas, rádio e televisão. Recomenda-se a classificação STC para envidraçamento interior.
Índice de redução do som ponderada (Rw)
A medida mais utilizada na Europa é o fator de redução de ruído médio, também conhecido por Rw. Aplicamos fatores de correção adicionais ao Rw que representam os desvios do isolamento sonoro, dependendo da fonte do som.
O Rw representa o índice geral (dB), o C representa o fator de correção para frequências mais altas e o Ctr representa o fator de correção para frequências mais baixas (ruído de tráfego típico).
Dependendo da fonte de ruído, deve ser selecionado o envidraçamento correto consoante a sua exposição a baixas ou elevadas frequências.
Neste exemplo, o fator de redução é –1 db, o que consiste num valor acústico total de 41 dB, e o fator de redução Ctr é –5 dB, o que resulta num valor acústico total de 37 dB.
| Rw = 42 (-1; -5) | |
| Rw | = 42 dB |
| Rw +C = 42 - 1 | = 41 dB |
| Rw +Ctr = 42 - 5 | = 37 dB |
Ferramenta de estimativa acústica
As propriedades de controlo sonoro do envidraçamento podem ser estimadas através de modelos de computador. Existe um software diferente para estimar o desempenho acústico de diferentes tipos de envidraçamento.
Com o Assistente Acústico Guardian Glass, os utilizadores têm a opção de estimar o desempenho acústico do envidraçamento, encontrar soluções de envidraçamento para fazer cumprir um desempenho acústico ou visualizar diretamente a lista de desempenho acústico relacionada com vários tipos de envidraçamento.
A estimativa do desempenho acústico baseia-se em pressupostos de semelhança de componentes que derivam dos dados medidos e interpolação. Nesta abordagem, foi possível expandir a base de dados dos valores relativos aos certificados de teste. É importante ter em conta que, atualmente, não existem normas capazes de descrever como estimar as classificações acústicas para envidraçamento.
Precisa de estimar o desempenho acústico de um envidraçamento
A Guardian Glass oferece-lhe uma série de notas técnicas, ferramentas – incluindo o Assistente Acústico – e aprendizagem online para melhorar os seus conhecimentos sobre vidro e ajudá-lo a escolher o vidro mais adequado para o seu projeto. Visite o nosso Centro de Recursos para saber mais!
Que outros elementos podem melhorar o desempenho acústico de uma unidade de vidro duplo (IGU)?
Muitos parâmetros influenciam o desempenho acústico geral de um envelope de construção, tais como o sistema de caixilho, vedação, instalação de envidraçamento e outros. A propósito do envidraçamento, os parâmetros mais importantes a mencionar, para além da espessura do vidro e do uso de vidro laminado, são:
A simetria da composição do envidraçamento
Uma opção para otimizar o desempenho acústico do envidraçamento consiste no uso de diferentes espessuras de vidro numa composição de envidraçamento. A espessura diferente de cada painel de vidro numa unidade de envidraçamento minimiza os efeitos de ressonância devido às diferenças de espessura nos componentes do vidro.
O espaço de ar da unidade de vidro duplo
O espaço intermédio entre as unidades de vidro duplo silencia as vibrações do painel exterior antes de chegarem ao segundo painel interior. Portanto, quanto maior for o espaço intermédio, melhor será a redução do ruído. Tenha em atenção que o maior espaço de ar aumenta a espessura total do vidro e afeta o desempenho do isolamento térmico.
É importante referir que o tratamento térmico, os revestimentos e a pintura cerâmica NÃO influenciam a estimativa acústica final.
👉 Opinião de especialista
"Ao tentar reduzir os níveis de ruído num edifício, é crucial selecionar o tipo de envidraçamento correto. No entanto, também é importante considerar outros elementos da fachada do edifício que possam influenciar o desempenho acústico geral. Fatores como os materiais utilizados e o design da fachada contribuem para um isolamento sonoro ideal. Ao adotar uma abordagem holística e abordar todos estes aspetos, pode ajudar a reduzir com eficácia o ruído indesejado e criar um ambiente interior silencioso e confortável".
-
